Звуковая карта Asus Xonar Essence STX
Для пользователей компьютера, особенно для геймеров, вполне привычно сейчас приобретение видеокарты стоимостью порядка 200-300$. А вот на звуковую карту обычно закладывается 50, максимум 100$. И если такие карты для относительно качественного прослушивания музыки ещё приемлемы, то для качественной оцифровки фонограмм и аудиофильских измерений требуются устройства посерьёзнее.

(Из-за того что ЦАПы проще и дешевле, чем АЦП, «гордые» надписи 24/192 на коробках и проспектах звуковых карт означают чаще всего возможность воспроизведения данного формата. Оцифровку фонограмм они выполняют в «урезанном» 24/96 формате).

Звуковые карты для профессиональных применений стоят обычно от 700$.

«Пробел» в средней ценовой категории заполнила тайваньская компания ASUSTeK, выпустившая звуковую карту Asus Xonar Essence STX, которая при вполне разумной цене (порядка 170$) по своим параметрам может конкурировать с профессиональными картами за несколько тысяч долларов!

Чтобы развеять сомнения:

в качестве АЦП используется одна из лучших микросхем этого класса CS5381 (изготовитель Cirrus Logic):

КГИ+Шум: 0.0003% Динамический диапазон, Сигнал/шум: 120 дБ

в качестве ЦАП — микросхема PCM1792A (Burr Brown) с запредельными параметрами:

9 V rms, Моно, 44.1 кГц КГИ+Шум: 0.0004 % Динамический диапазон, Сигнал/шум: 132 дБ 4.5 V rms, Стерео, 44.1 кГц КГИ+Шум: 0.0004 % Динамический диапазон, Сигнал/шум: 129 дБ 2 V rms, Стерео, 44.1 кГц (используется в Xonar Essence STX) КГИ+Шум: 0.0004 % Динамический диапазон, Сигнал/шум: 127 дБ Stop-Band Attenuation: –130 дБ

Динамический диапазон карты по аналоговому линейному входу 118дБА, по линейному выходу 124 дБА. По этим показателям карта обходит Metric Halo LOI-8 (цена 3995$)!

Внешний вид карты:

Звуковая карта Asus Xonar Essence STX

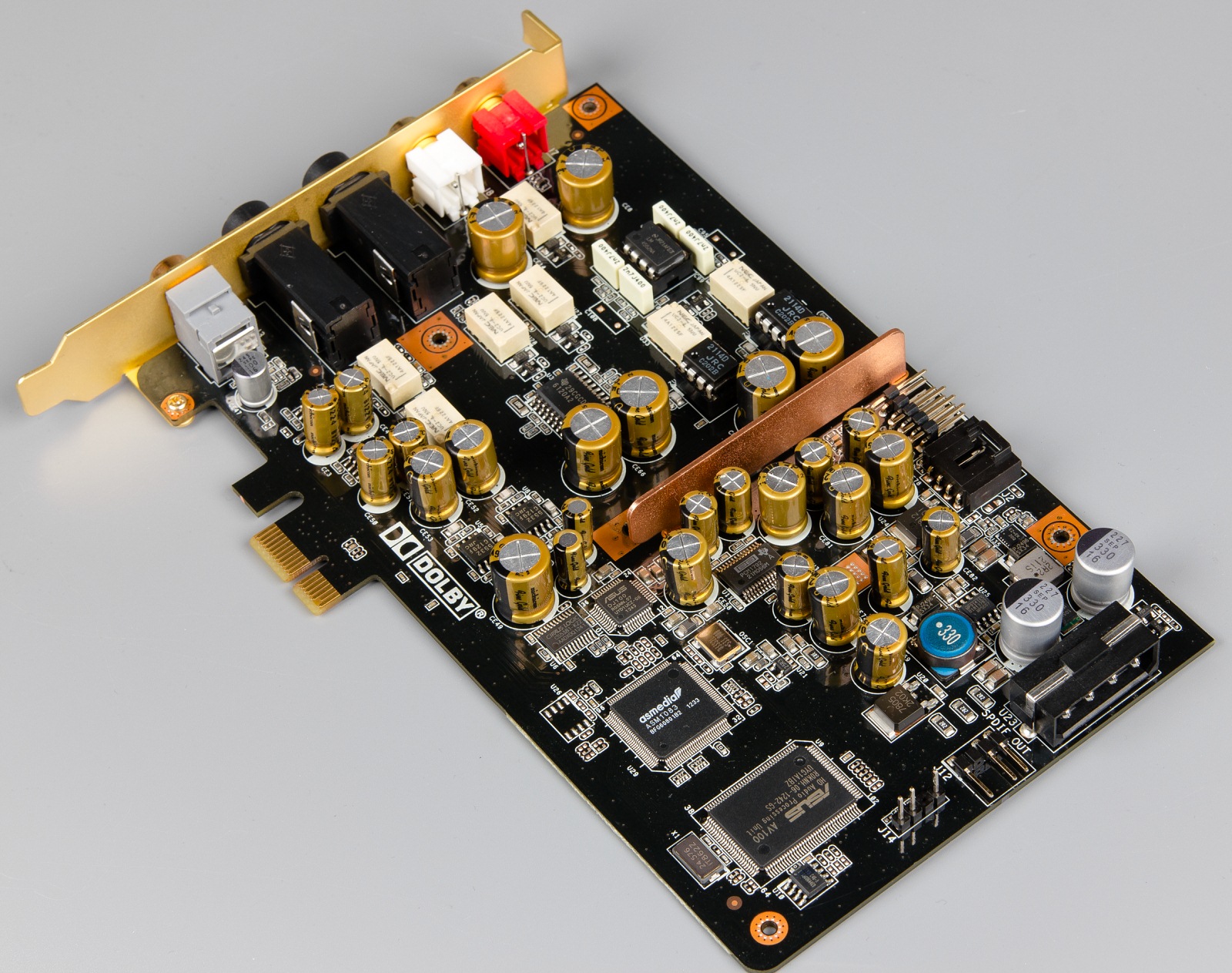

Исполнение карты не менее аудиофильское:

аналоговая часть прикрыта электростатическим экраном (съёмным) соединения аналоговых элементов выполнено на отдельном слое (всего слоёв 4) и заэкранированы двумя заземлёнными слоями. для защиты от помех по питанию (все знают его качество в компьютерах) плата запитывается через отдельный разъём  типа Molex (такой же как на CD и DVD-ROM'ах). С учётом того, что на современных блоках питания такие разъёмы отсутствуют или ограничены, может потребоваться переходник! для фильтрации питания использованы качественные конденсаторы SANYO серии OsCon остальные конденсаторы самые что ни на есть аудиофильские Nichikon серии  Fine Gold. выходные ОУ установлены на 8-контактных DIP-панельках, что позволяет без пайки попробовать различные микросхемы спаренных операционных усилителей (на плате установлены LME4562 и JRC2114D):

Звуковая карта Asus Xonar Essence STX

Выходные интерфейсы карты:

Звуковая карта Asus Xonar Essence STX

линейный выход (RCA-разъёмы) линейный вход (полноразмерный джек) выход для наушников (полноразмерный джек, усилитель реализован на микросхеме Texas Instrumets TPA6120A2) цифровой выход SP/DIF комбинированный, совмещен с оптическим (RCA-разъём)

В комплект поставки входят все необходимые переходники:

Большой джек-малый джек (для выхода наушников) 2 RCА — малый джек мама (для возможности подключения активной акустики у которой с кабель с разъемом миниджека) переходник оптический

Из сказанного ясно, что за весьма умеренную плату можно получить очень качественный инструмент работы со звуком, прослушивания музыки и различных аудио-измерений.

Несколько важных замечаний о карте:

(доступно только зарегистрированным пользователям)

Управление и конфигурирование осуществляется через продуманный и довольно удобный интерфейс Xonar Audio Center GUI.

Про поддержку картой игровых режимов рассказывать не буду. Тут, надеюсь, люди серьёзные собрались 🙂

Удачного творчества и компьютер вам в помощь!
